CRM株式会社　NKフレーク

中防食 #200シリーズNKフレークの種類＞中防食#200シリーズ

種類・番手	樹脂系（主成分）	特性	最高使用温度（℃）	膜厚（m/m）	施工例	用途例
N242B	ビニルエステル樹脂	耐酸性耐アルカリ性	60（液） 100（ドライガス）	0.3〜1.0	プライマー＋ハケ、ローラー、スプレー（いずれか2回以上塗布）	橋梁、プール海洋構築物船舶用石油タンクボトム
#242	ノボラック系ビニルエステル樹脂	耐酸性耐熱性耐溶剤性	75（液） 150（ドライガス）			橋梁、プール海洋構築物船舶用石油タンクボトム
#252	不飽和ポリエステル樹脂	耐酸性耐アルカリ性	55（液） 100（ドライガス）			海水導入菅

物　性NKフレークの種類＞中防食#200シリーズ

NKフレーク#200の物性

項　目	#200
引張強度（MPa）	30〜40
圧縮強度（MPa）	150〜200
曲げ強度（MPa）	40〜60
接着（引張）強度（MPa）	20〜30
伸び率（%）	0.5〜1.0
熱膨張係数（/℃）	2.2×10^-5

各種塗膜の水蒸気透過率の比較

■NKフレークとエポキシ、タールエポキシ塗料の比較

項　目				NK フレーク	エポキシ	タールエポキシ	備　考
耐薬品性	耐酸性			◎	×	×	5%H²SO4,R.T
	耐アルカリ性			◎	◎	◎	5%NaOH,R.T
	耐水性			◎	△	×	50℃蒸留水
	耐塩水性			良好	発錆著しい	発錆著しい	ー
	原油R・T			◎	△	△	ー
耐水蒸気拡散性				◎	×	△	ー
耐アンダーカット性				◎	×	×	ー
冬期施工性				◎	×	×	ー

防食機構のモデル

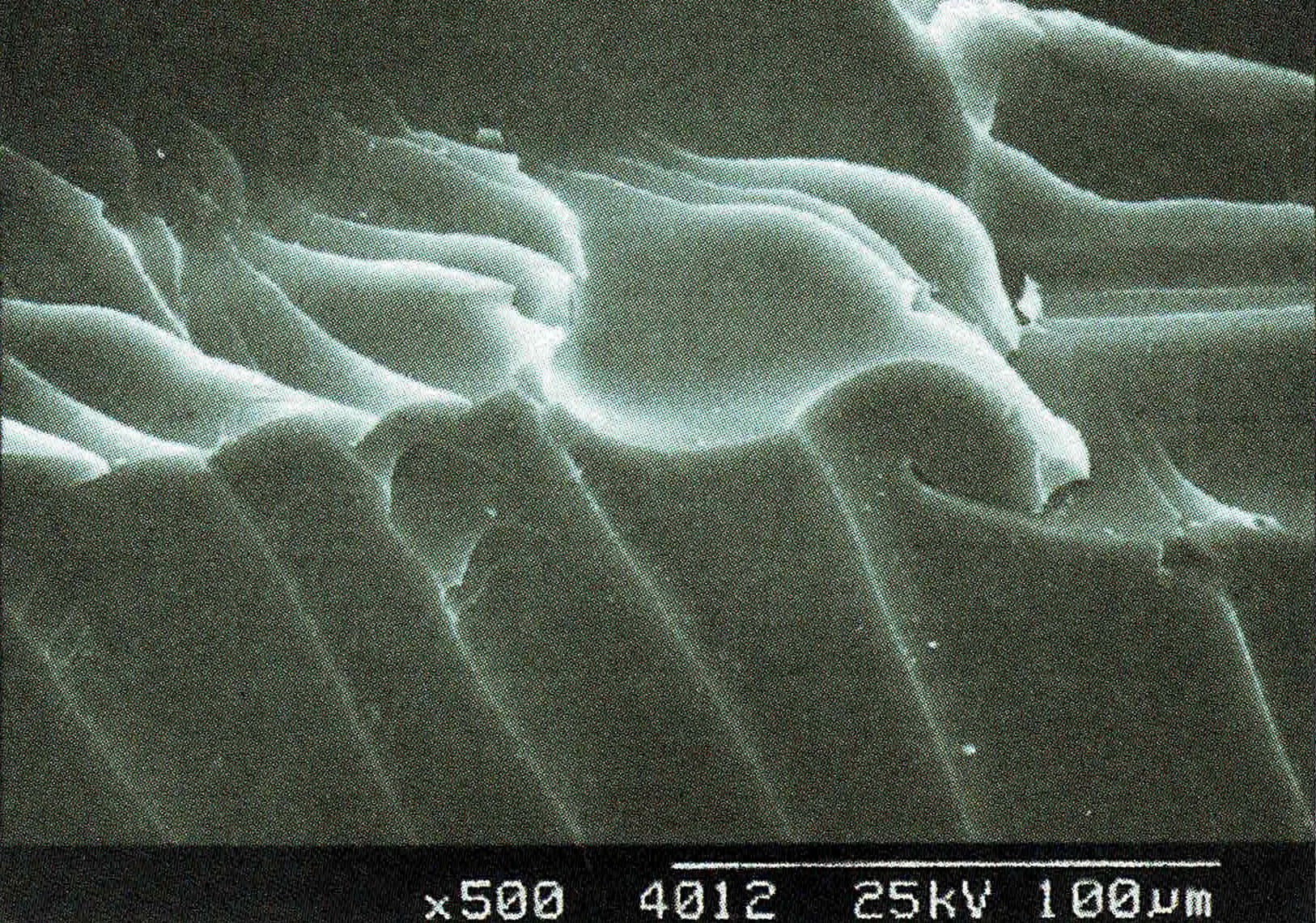

SEM Photograph of glass flake

■NKフレークの耐食原理
NKフレークの塗膜は、薬液またはガスの浸透を防止します。

仕　様NKフレークの種類＞中防食#２00シリーズ

■NKフレークN242B標準仕様

工　程	品　名	塗布量（g/㎡）	塗回数	塗膜厚（μm）	備　考
前処理					砂、泥の異物、付着物を除去する。スパッター、スラグ等はグラインダーで削り、表面を平滑にする。
下地処理	サンドブラスト				除錆度は、Sa2½以上表面粗さは、Rz30～70μm
プライマー	#1000	200	1	40	腐食の激しい部分は、スチレンでほこりを拭き取る。ローラー、ハケ又はスプレー塗り。
溶接線増塗り	N242B中塗				溶接部は増塗りする。既設ではピッチング埋めを行う。
中塗り	N242B中塗	600	1	260	ローラー、ハケ又はスプレー塗り。
中間検査					塗膜厚が260μm以上あることを確認する。
上塗り	N242B上塗	600	1	260	塗りむらのないよう充分注意して塗布する。
最終検査				min400 AV560	最終膜厚検査ピンホールテスト

■鉄鋼防食　NKフレークN242B

■鉄鋼防食　NKフレーク#242

■鉄鋼防食　NKフレーク#252

NKフレーク #200シリーズ色見本
